Configuración y funcionamiento de Switch PoE Intellinet 561204

Elaborado por: “Ericksson Ramos”

En este artículo aprenderemos como utilizar las VLAN privadas de nuestro Switch PoE 561204 que en realidad solo es un método para poder realizar un aislamiento de puertos mediante el botón selector que tenemos en la parte frontal.

Paso #1:

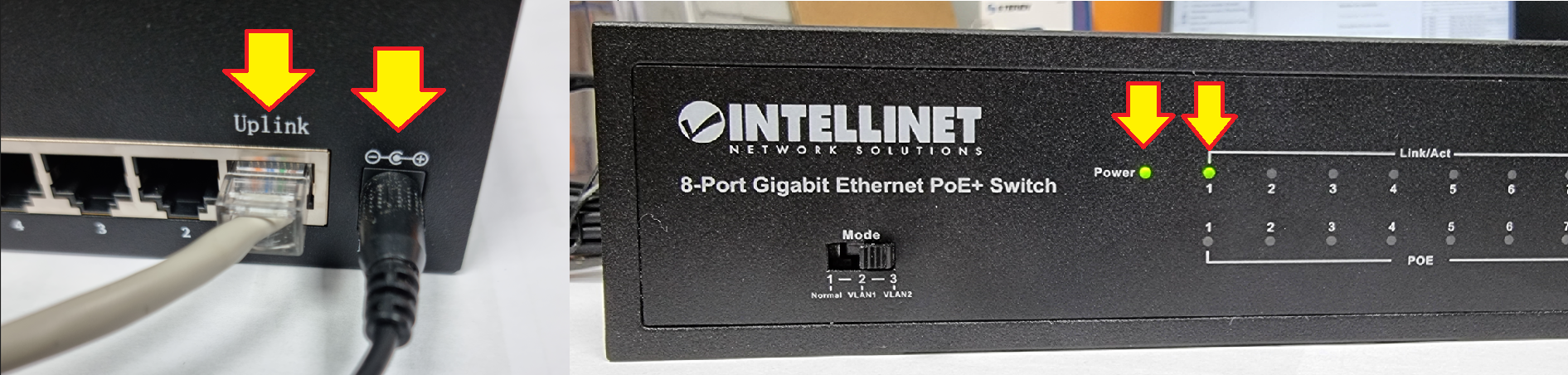

Debemos conectar nuestro Switch a la corriente mediante la fuente de poder que viene incluida y también conectamos un cable de internet al puerto 1.

Paso #2:

Este Switch cuenta con 3 modos de uso.

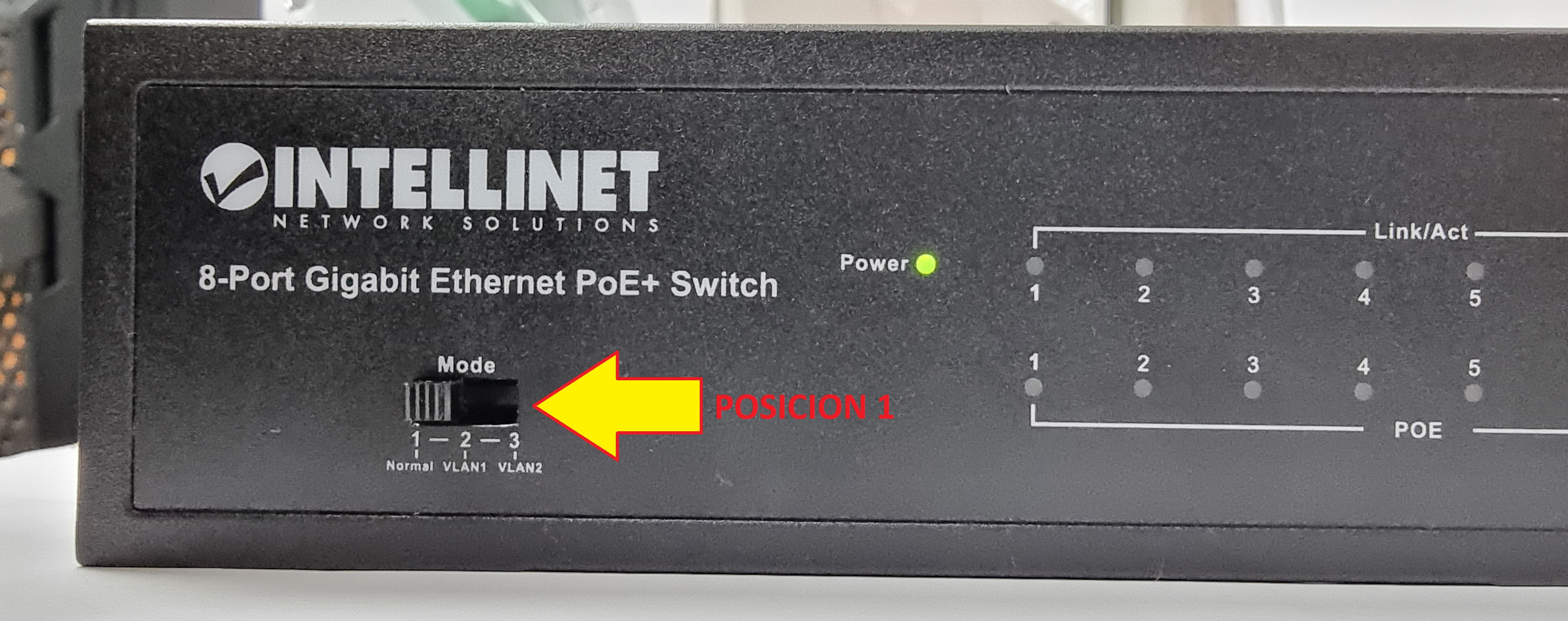

Primer modo: Dejamos el selector en la posición 1, modo Normal, donde funciona como un Switch Ethernet estándar y todos los puertos se pueden comunicar entre ellos.

Paso #3:

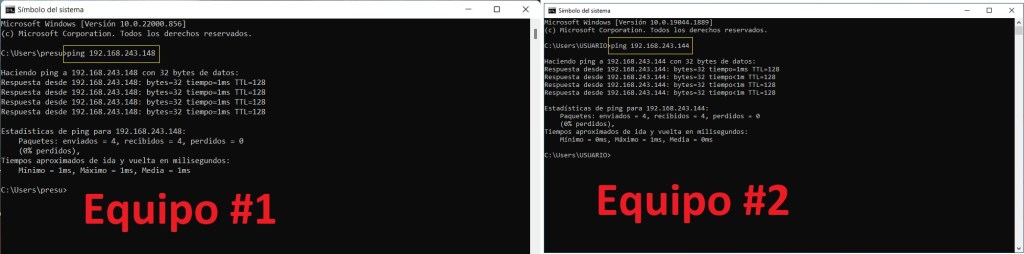

Confirmamos que los equipos conectados en todos los puertos tienen comunicación entre sí, para ello enviamos un ping a la IP de otra computadora conectada en el mismo Switch.

Paso #4:

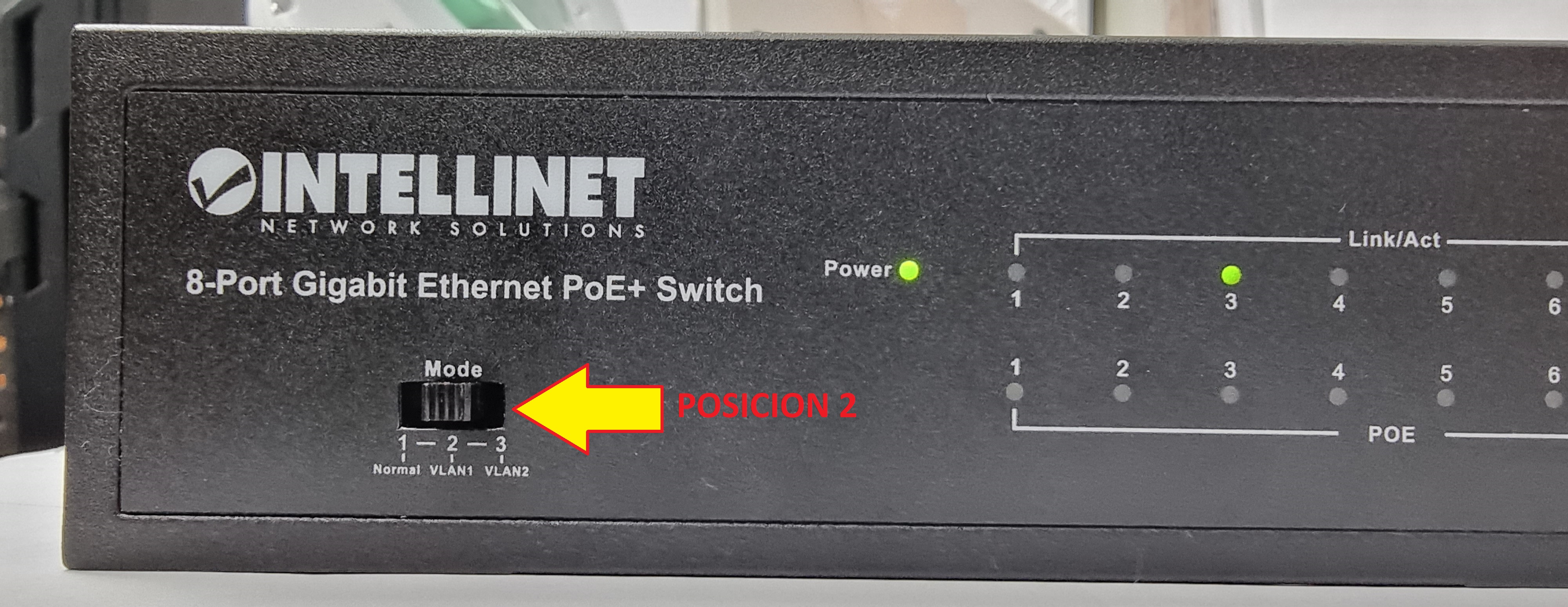

Segundo modo: Ponemos el selector en la posición 2, modo VLAN 1, donde los puertos 2 al 8 están aislados de los demás, pero si tienen acceso al puerto 1 donde conectamos el cable de internet.

Paso #5:

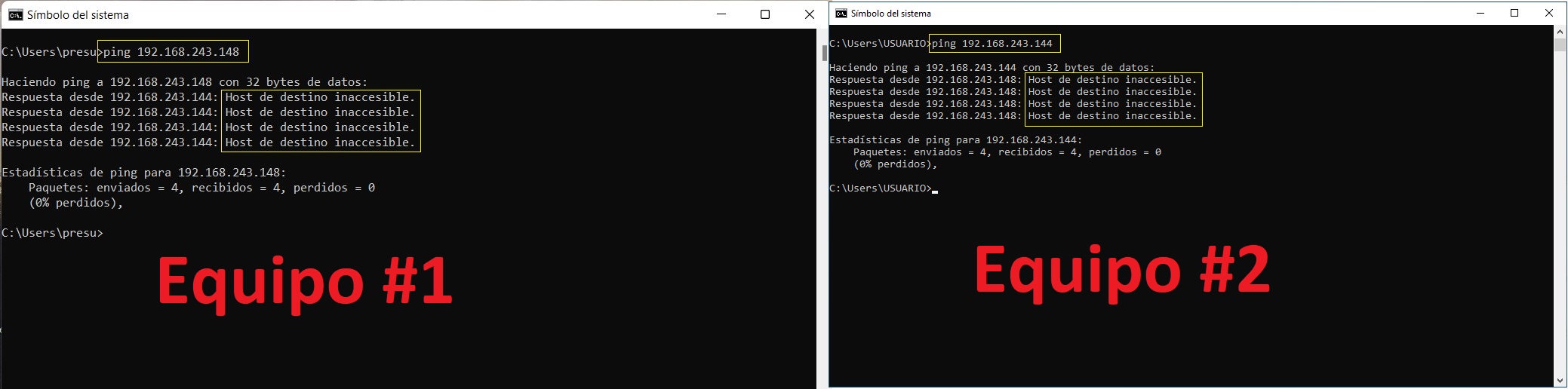

Confirmamos que los equipos conectados en todos los puertos No tienen comunicación entre sí, para ellos enviamos un ping a la IP de otra computadora conectada en el mismo Switch.

Paso #6:

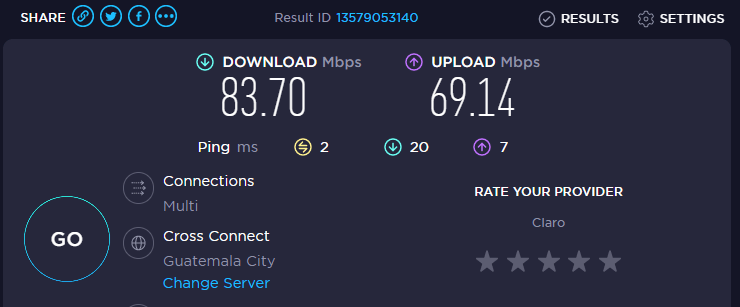

Medimos la velocidad de internet con la prueba en línea https://www.speedtest.net/ para confirmar que tenemos la velocidad sin límites.

Paso #7:
Tercer modo: Ponemos el selector en la posición 3, modo VLAN 2, donde los puertos 2 al 8 están aislados de los demás, pero si tienen acceso al puerto 1 donde conectamos el cable de internet y adicional se limita la velocidad de conexión a 10Mbps.

Paso #8:

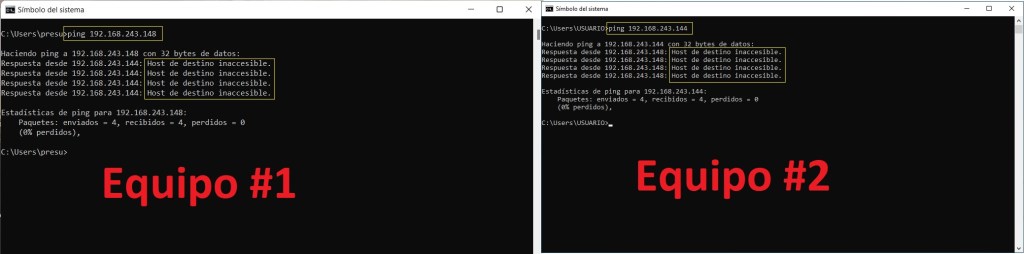

Confirmamos que los equipos conectados en todos los puertos No tienen comunicación entre sí, para ellos enviamos un ping a la IP de otra computadora conectada en el mismo Switch.

Paso #9:

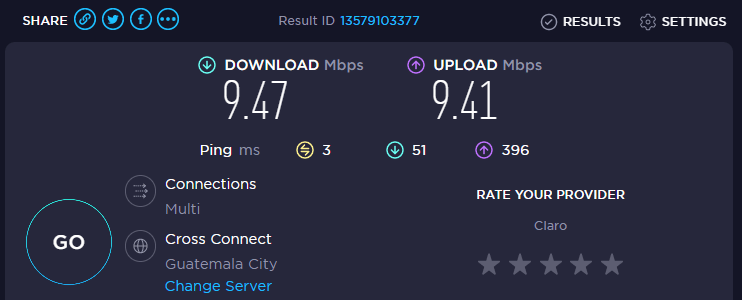

Medimos la velocidad de internet con la prueba en línea https://www.speedtest.net/ para confirmar que tenemos la velocidad limitada a 10Mbps.
