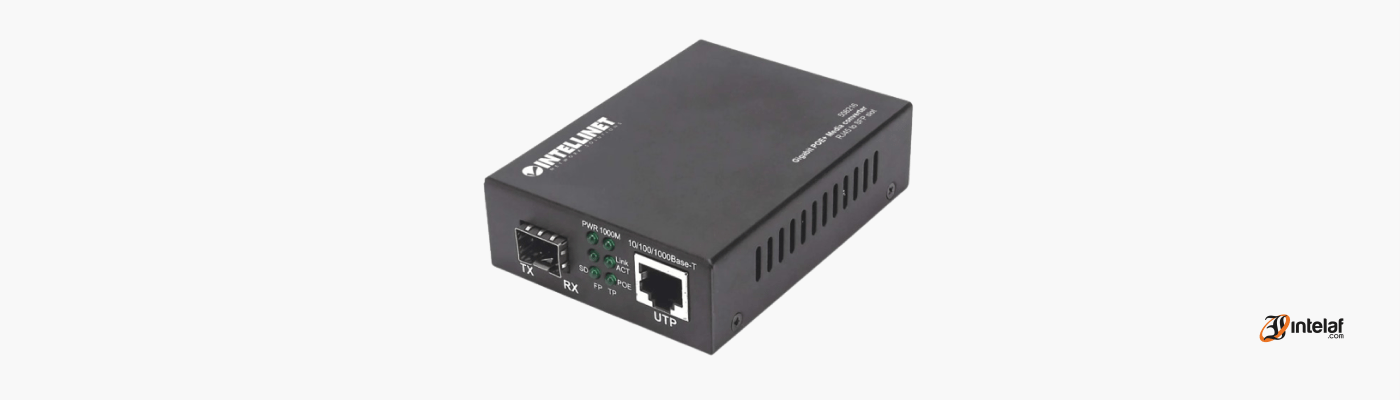

Configuración y funcionamiento de INTELLINET 508216 CONVERTIDOR DE GIGABIT POE A PUERTO SFP

Elaborado por: “Ericksson Ramos”

En el siguiente artículo aprenderemos que pasos realizar para la conexión y funcionamiento de convertidor Intellinet 508216, ya que nos permite conectar un dispositivo con conexión RJ45 a nuestra red con puerto SFP para fibra óptica. La ventaja de este dispositivo es que podemos conectar equipos que sean compatibles con la tecnología POE para suministrarle energía por el mismo cable UTP.

Nota: Se requiere un transceptor SFP que no viene incluido con el convertidor.

Paso #1:

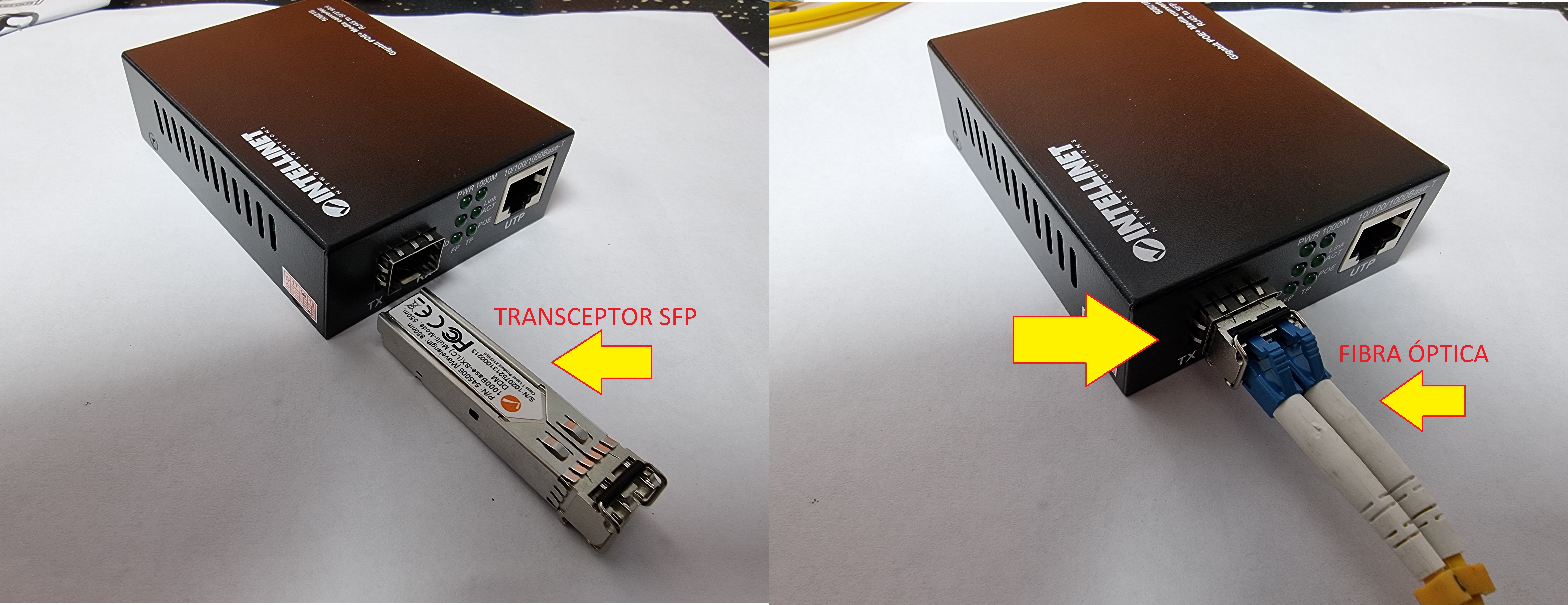

Lo primero que haremos será conectar el transceptor SFP y conectamos la fibra óptica. En este ejemplo utilizamos el tranceptor INTELLINET 545006 MODULO TRANSCEPTOR SFP GIGABIT FIBRA OPTICA.

Paso #2:

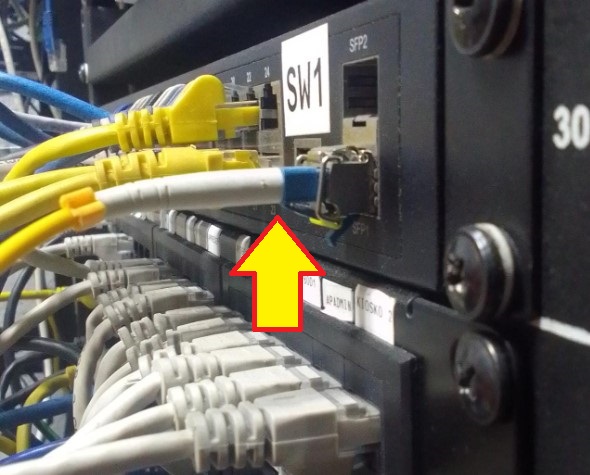

Conectamos el otro extremo de la fibra óptica en un puerto de nuestra red de fibra.

Paso #3:

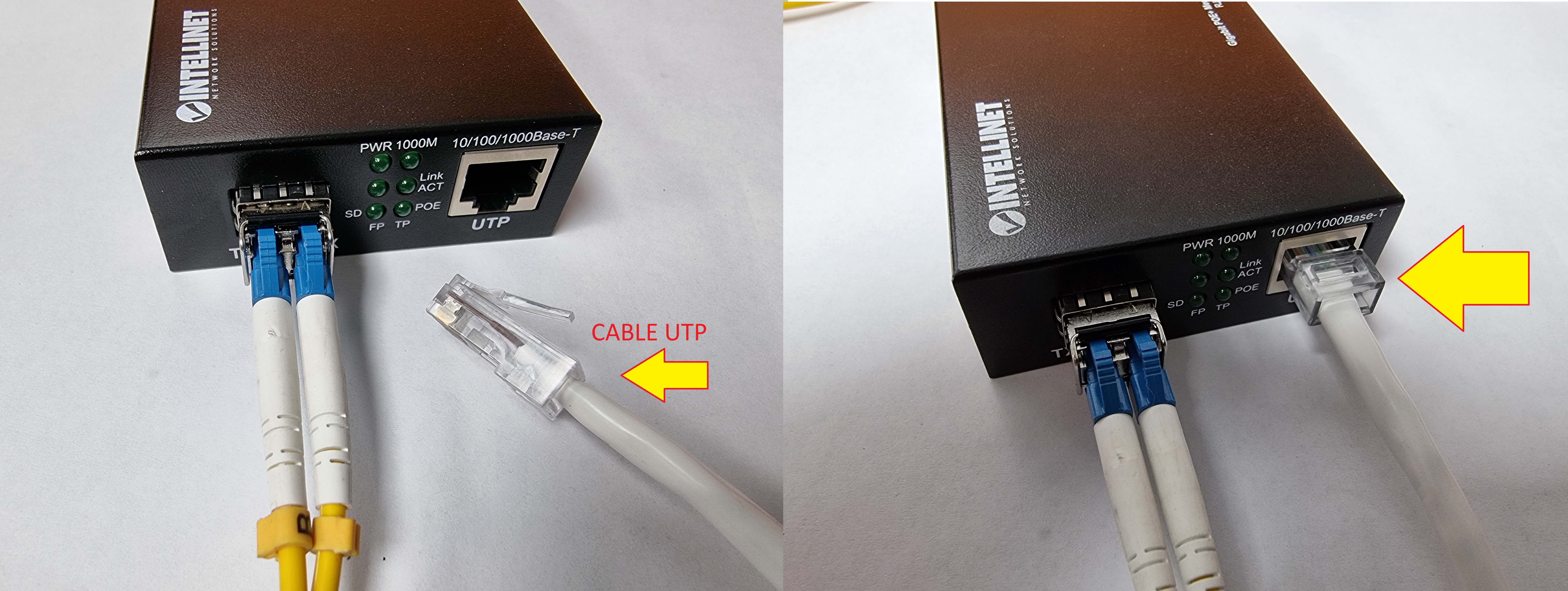

Conectamos un cable RJ45 al conector UTP.

Paso #4:

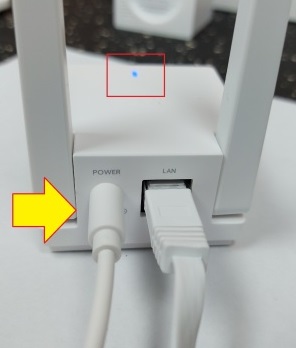

Conectamos el otro extremo del cable RJ45 a un dispositivo compatible, puede ser una cámara IP o algún otro dispositivo.

Paso #5:

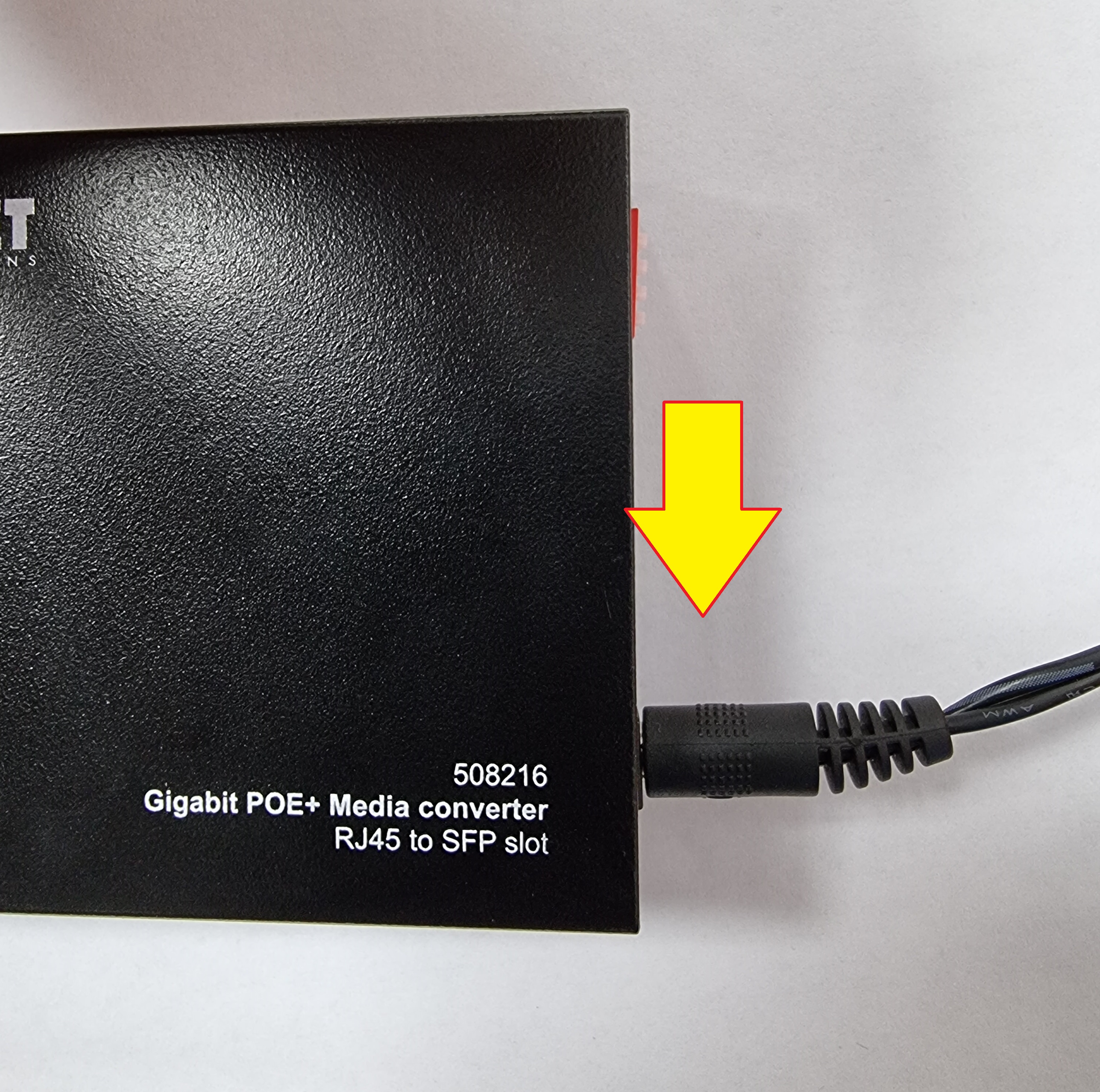

Ahora conectamos el transformador de corriente y ya tendremos conexión a internet utilizando el convertidor Intellinet 508216.
