USO DE HERRAMIENTA INTELLINET 515566

Elaborado por “Christopher Ramírez”

El trabajo de infraestructura de redes es muy importante hoy en día, al igual que las personas las cuales ejercen y son responsables de esta profesión por ende es de suma importancia ser eficiente en este ámbito laboral. Este artículo nos ayudará a poder mostrarnos el uso de esta herramienta en la cual veremos en específico como poder tener identificado nuestros puntos de red.

http://intelaf.com/precios_stock_detallado.aspx?codigo=PROB-CAB-IC5566

NOTA: En este artículo utilizaremos un sistema de red con configuración 568-B.

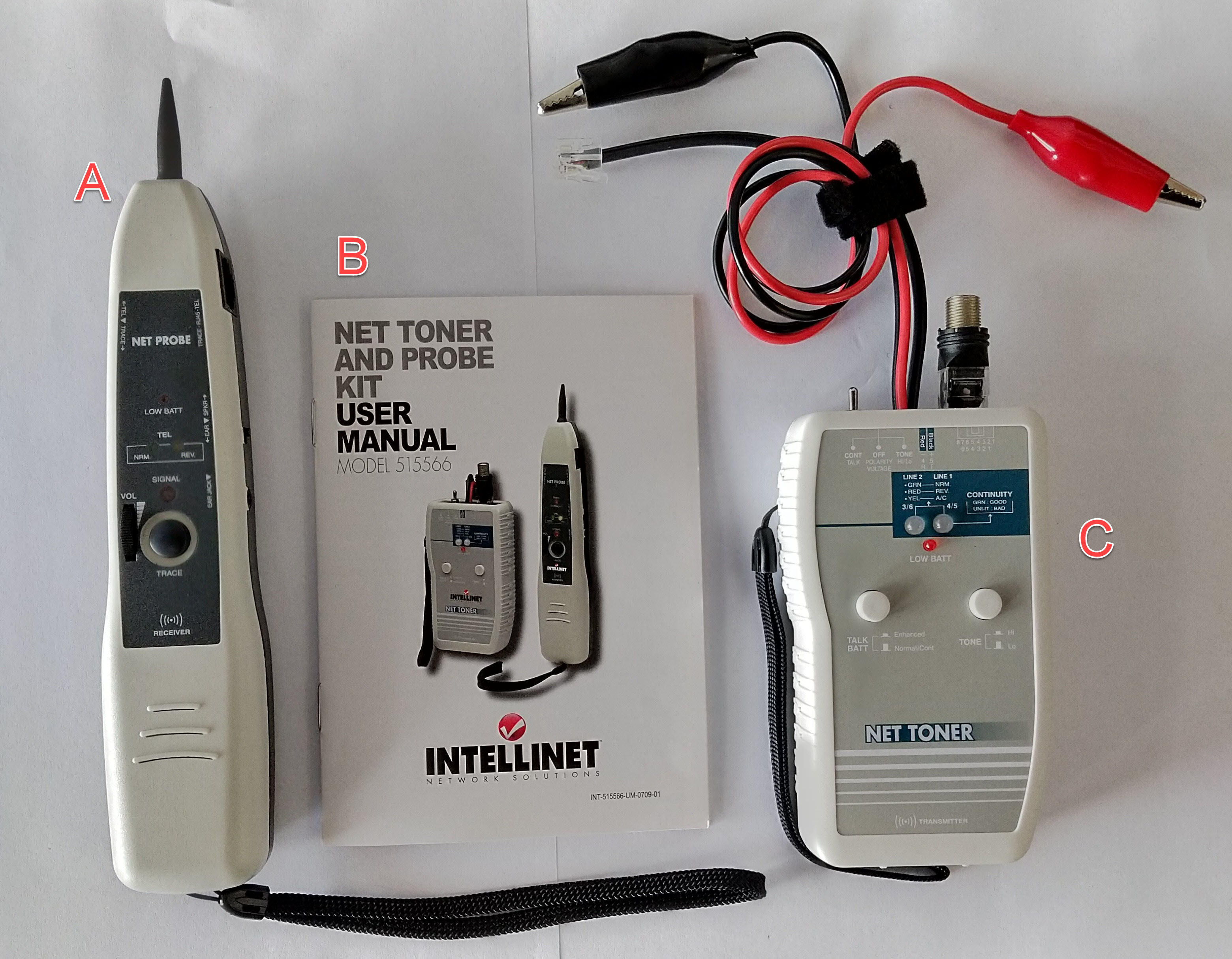

Paso #1:

Como primera impresión veremos que el kit incluye el medidor y registrador de señales de red (TESTER), un manual y el buscador (EMISOR DE TONOS) el cual nos ayudará a emitir un sonido director para encontrar un punto de red en específico.

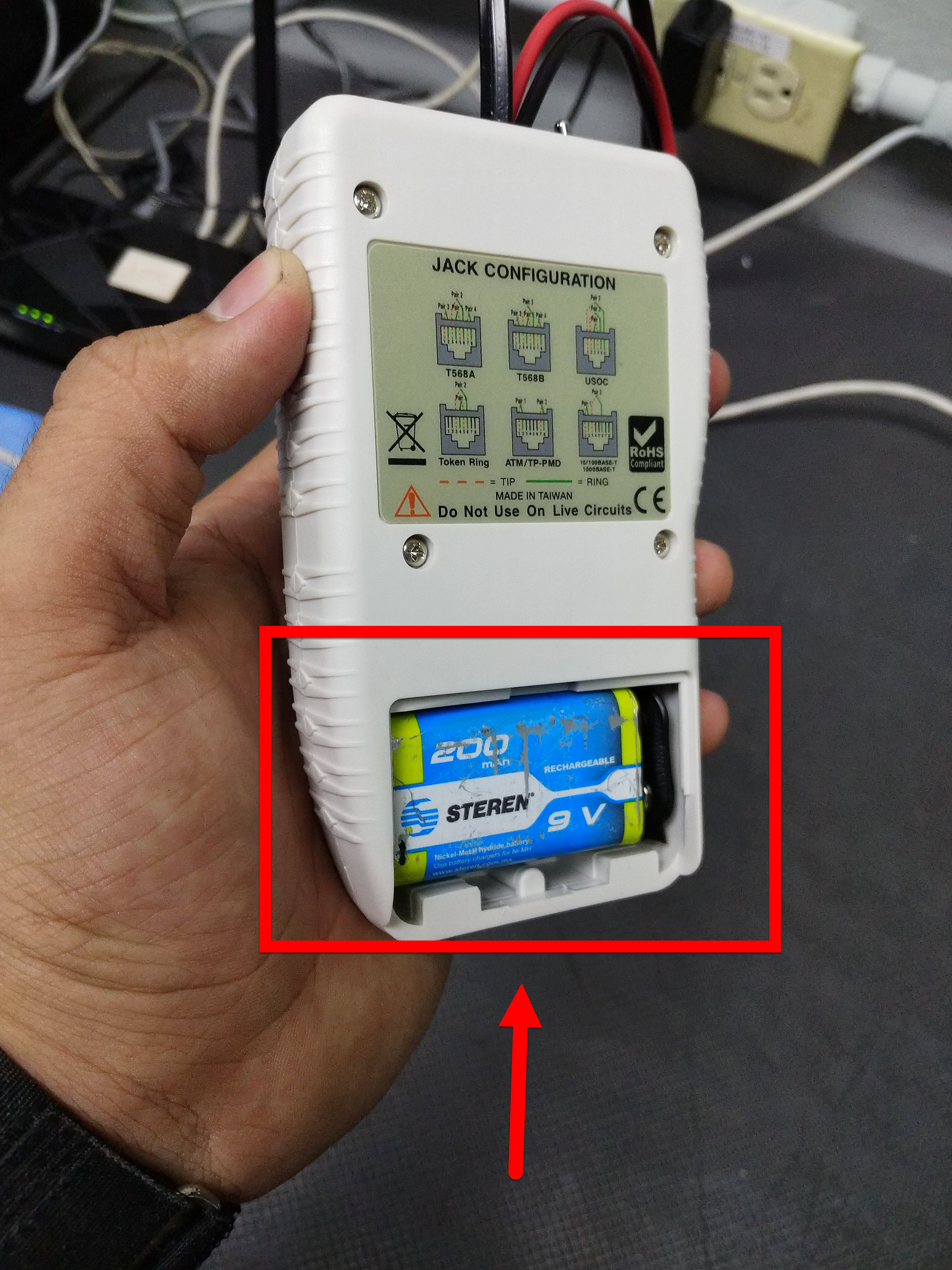

Paso #2:

Importante que registrador de señal (tester) y buscador (emisor de tonos) cuenten con una batería de 9v para su correcto funcionamiento.

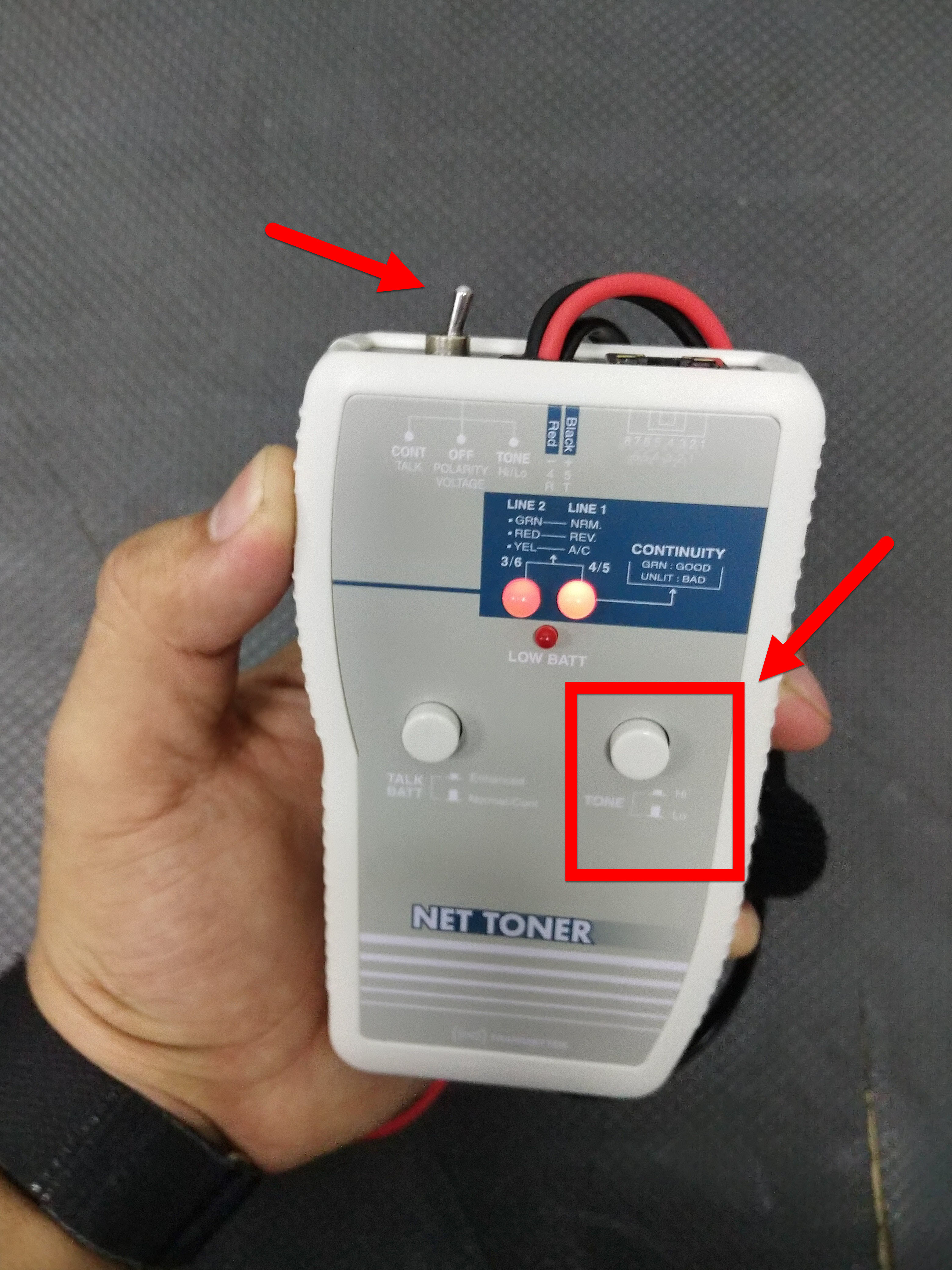

Paso #3:

Interruptor que está en la parte superior izquierda esté dirigido hacia nuestra derecha para que encienda el equipo y también que botón derecho esté presionado para una alta emisión de tono.

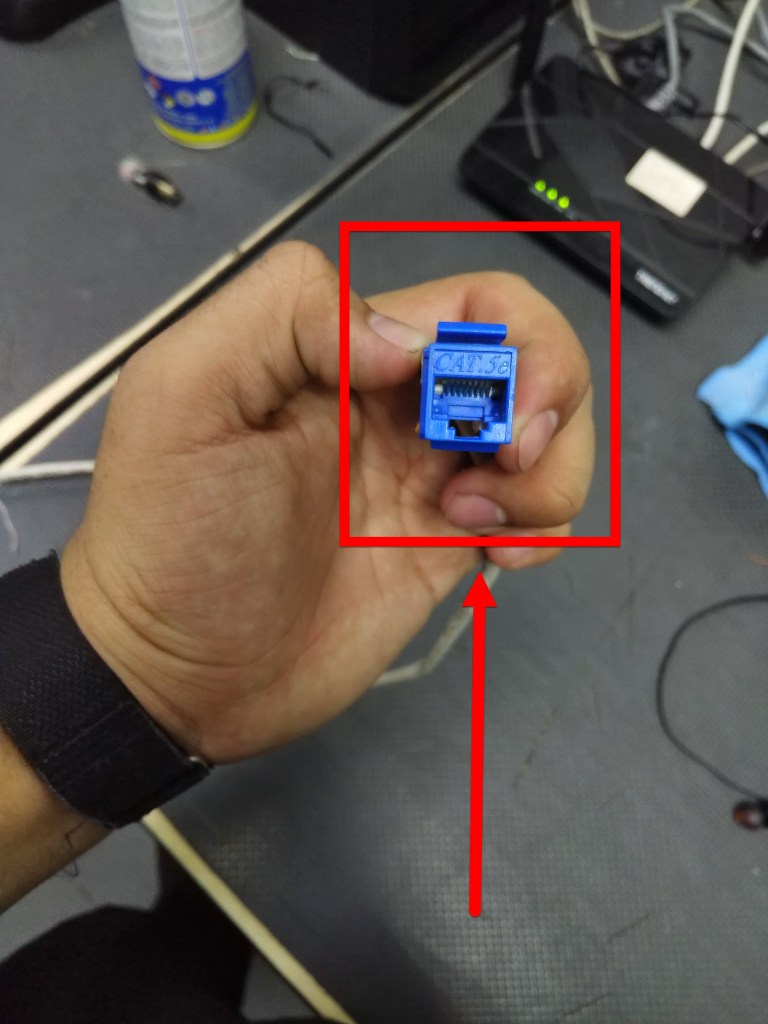

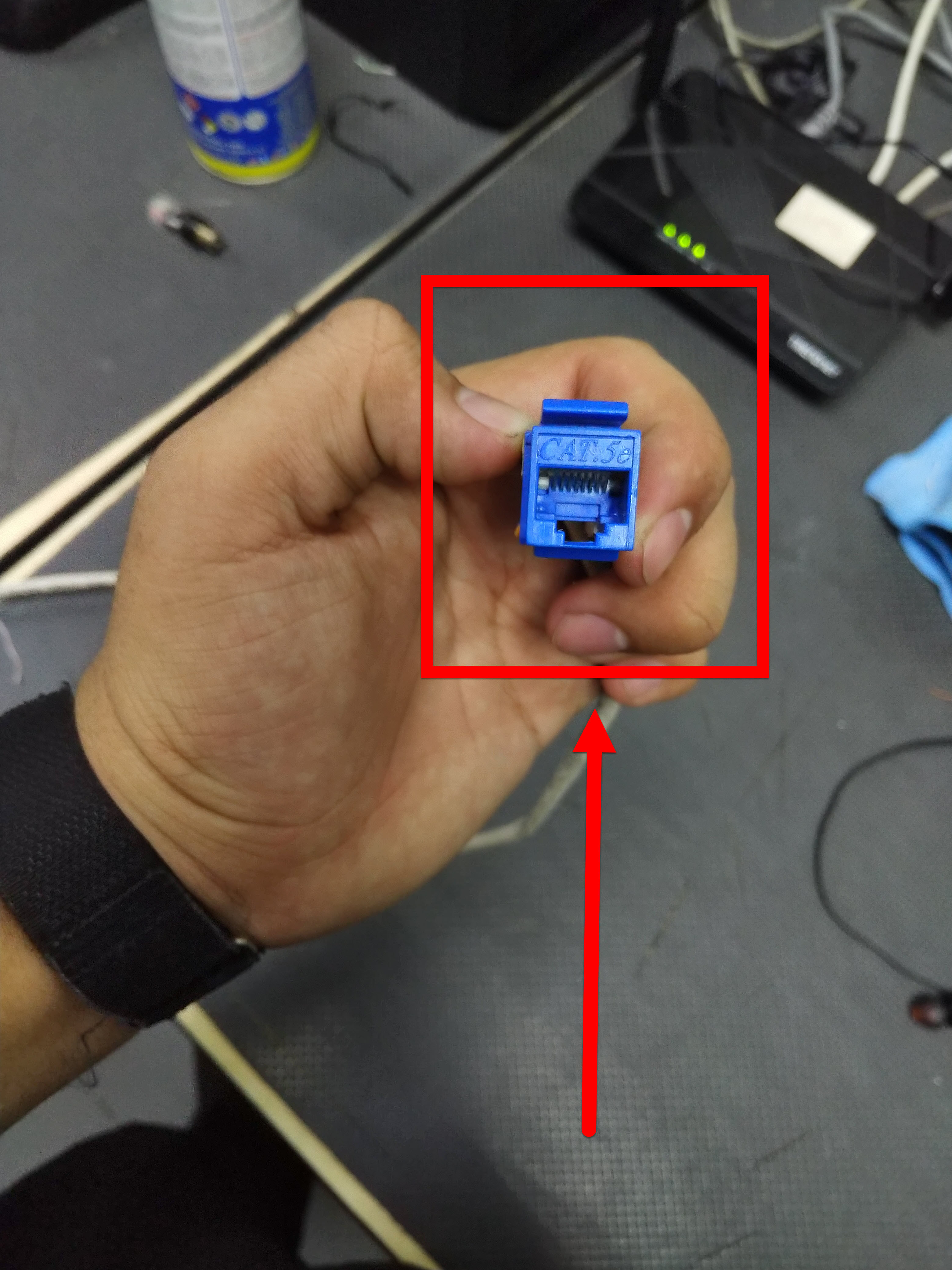

Paso #4:

Ubicamos nuestro punto de red el cual estará instalado en cualquier superficie de nuestro hogar u oficina.

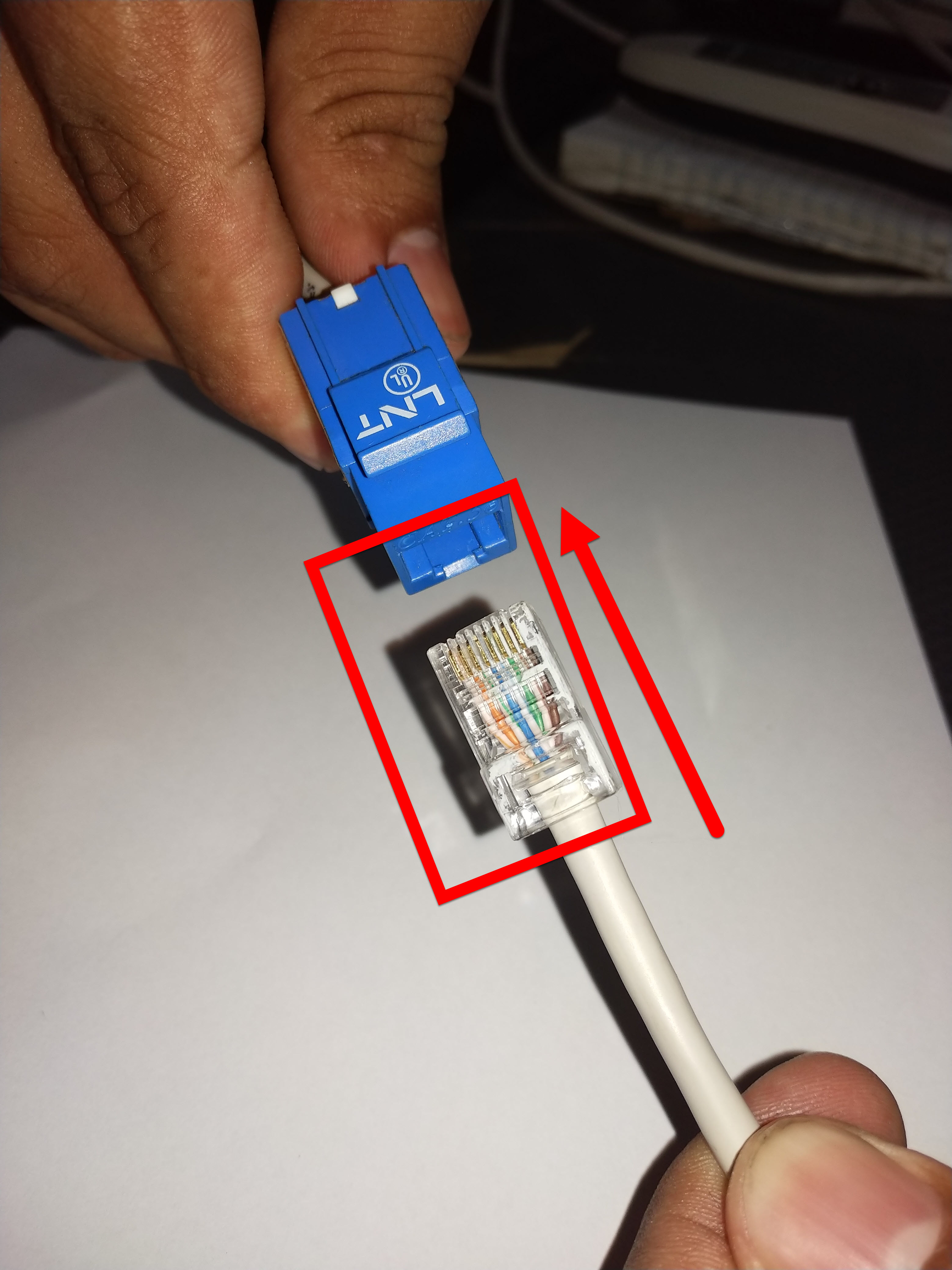

Paso #5:

Ubicamos un cable de red y conectamos un extremo en ese punto de red.

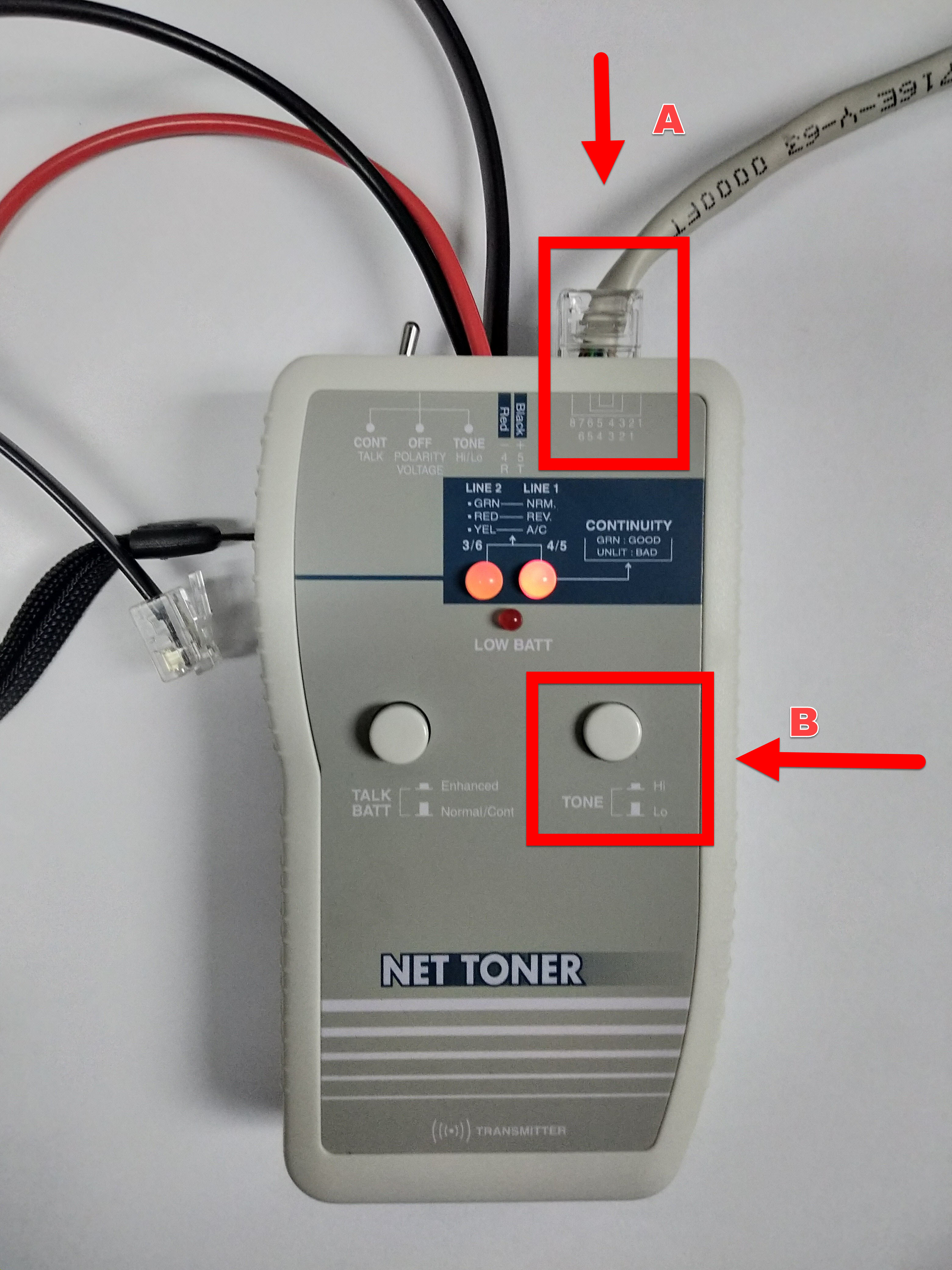

Paso #6:

• A. El otro extremo de nuestro cable de red lo conectamos al puerto RJ45 que tiene nuestro tester.
• B. Ubicamos el botón derecho y lo presionamos; recomendable para que emite un sonido más claro.

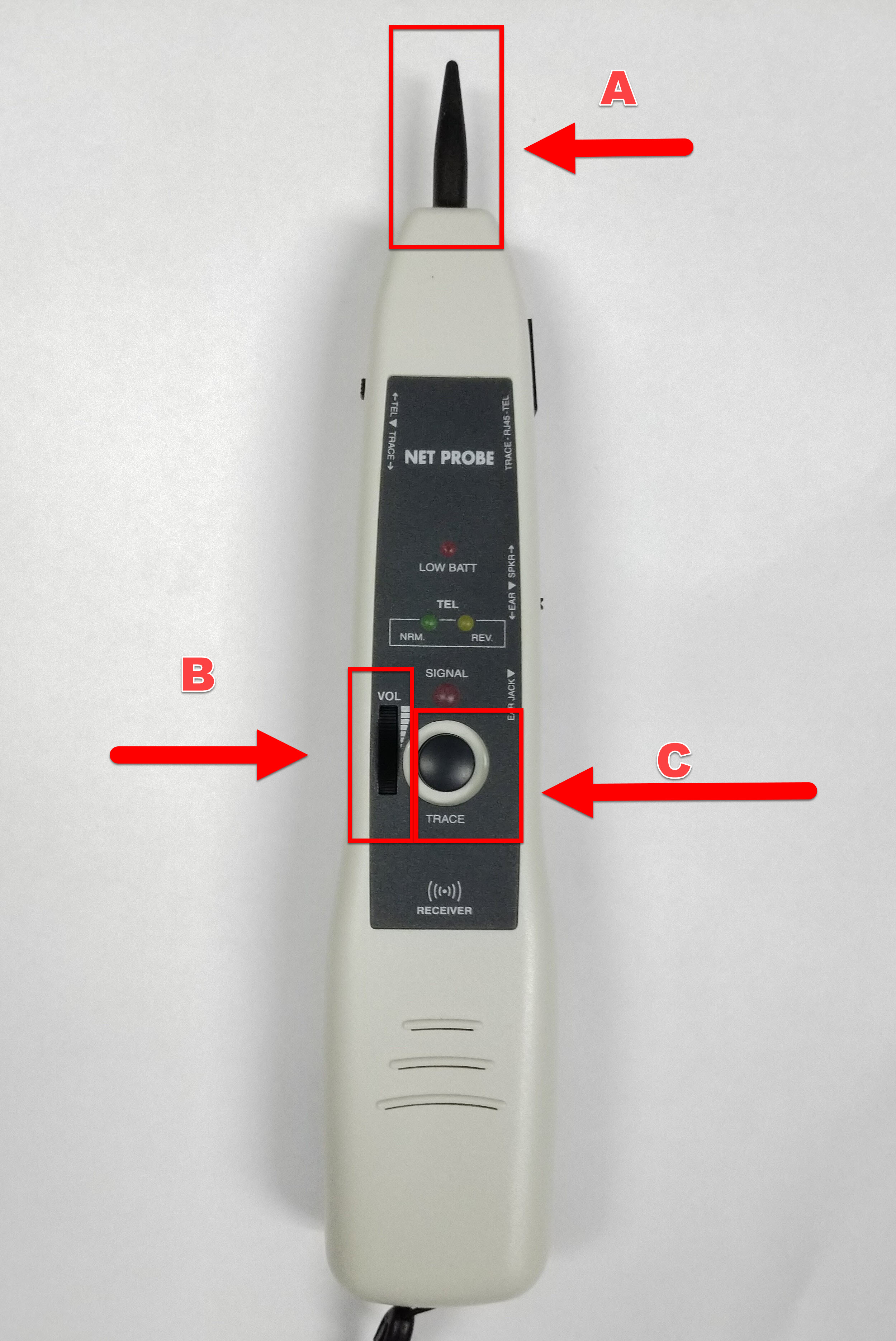

Paso #7:

• A. Punta registradora de puerto o señal de red.
• B. Controlador de volumen.
• C. Este botón nos ayudará a mandar una señal para encontrar la red que solicitemos.

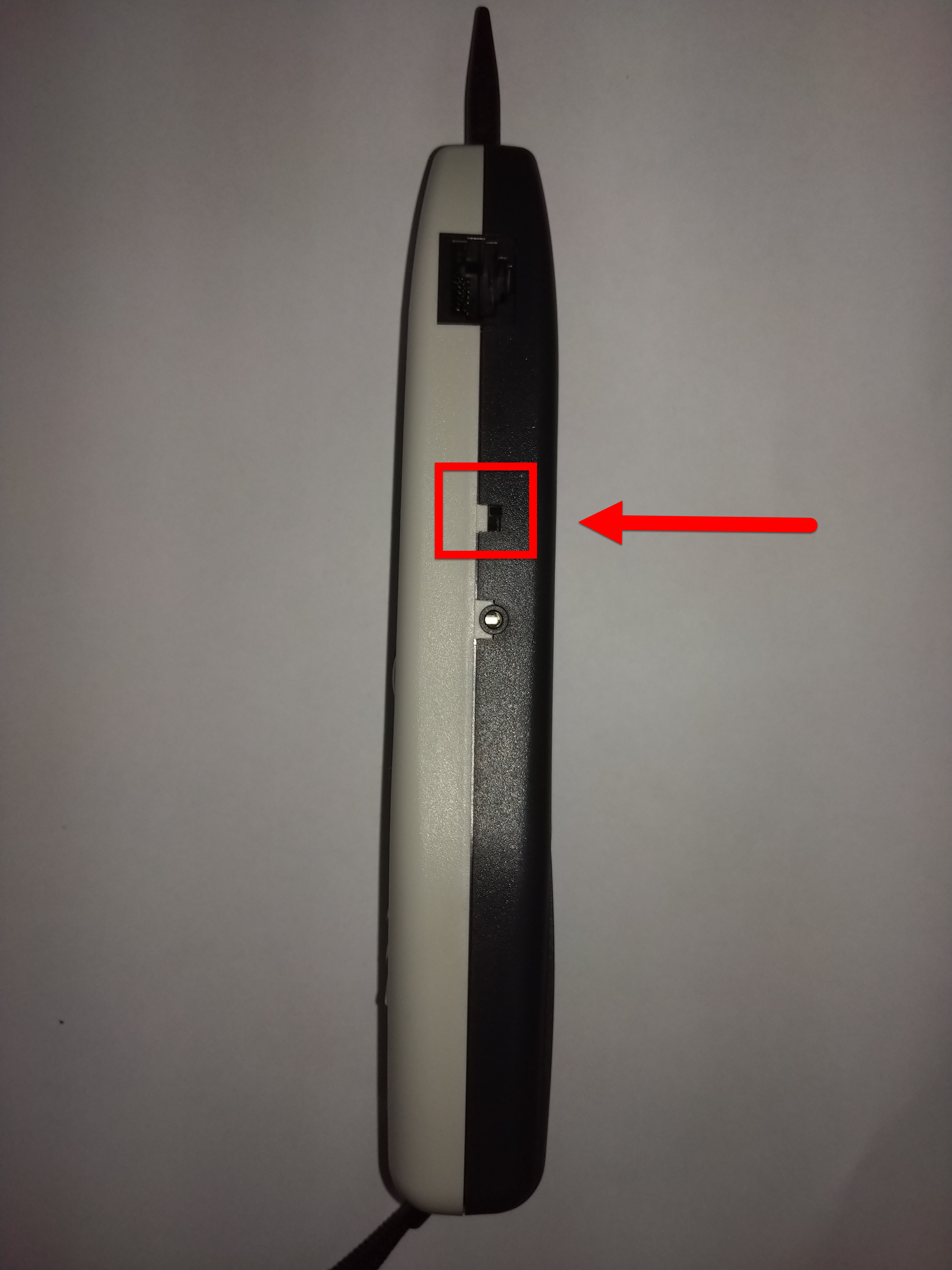

Paso #8:

Botón ON/OFF de bocina emisora de sonido.

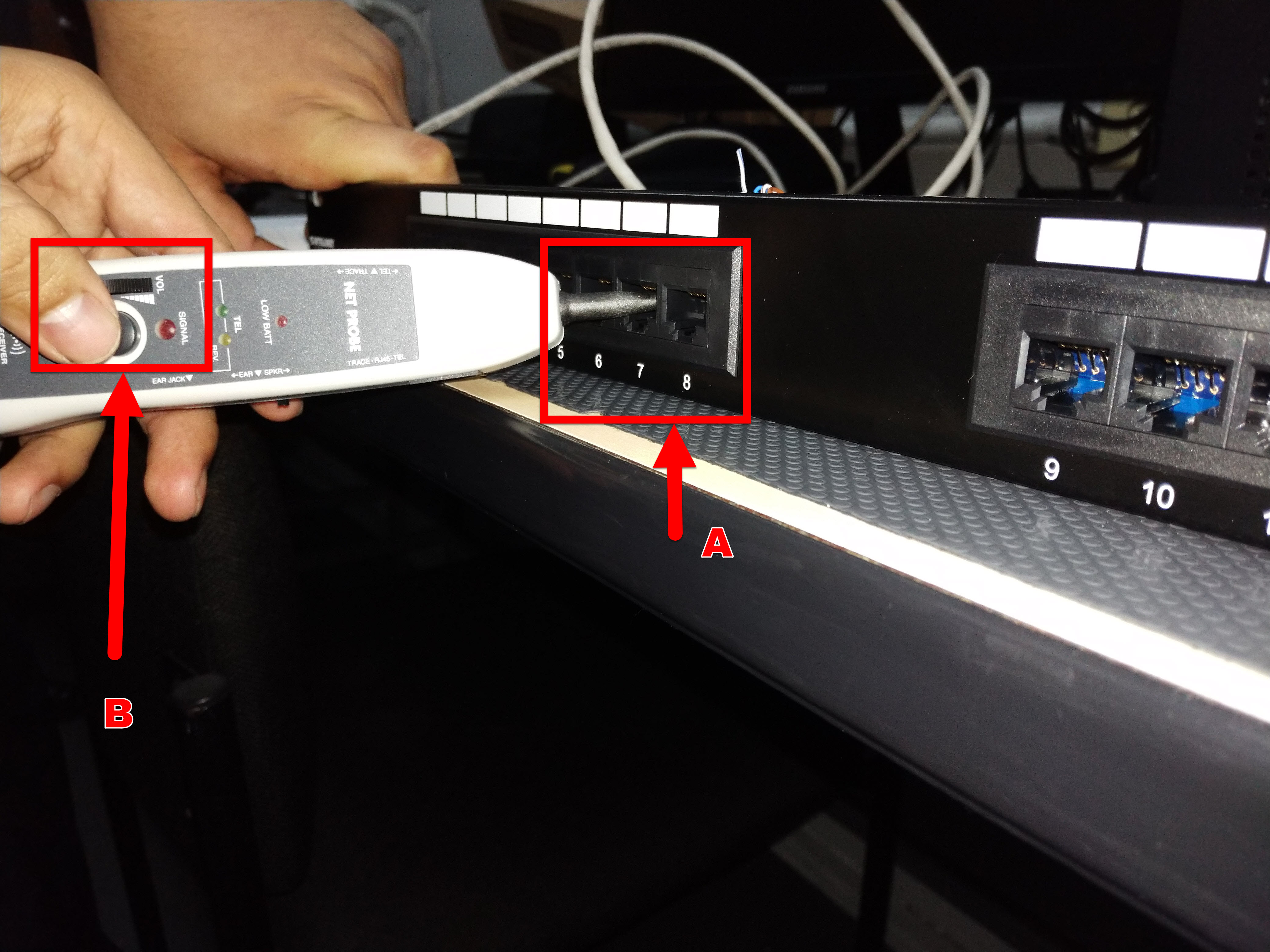

Paso #9:

• A. En nuestro patchpanel (o ubicación de cableado principal)vamos pasando el buscador puerto por puerto para identificar que puerto de red será, en definitiva.
• B. De suma importancia presionar el botón central circular “TRACE” cuando vayamos pasando la punta del buscador ya que este se acciona manualmente y a voluntad.

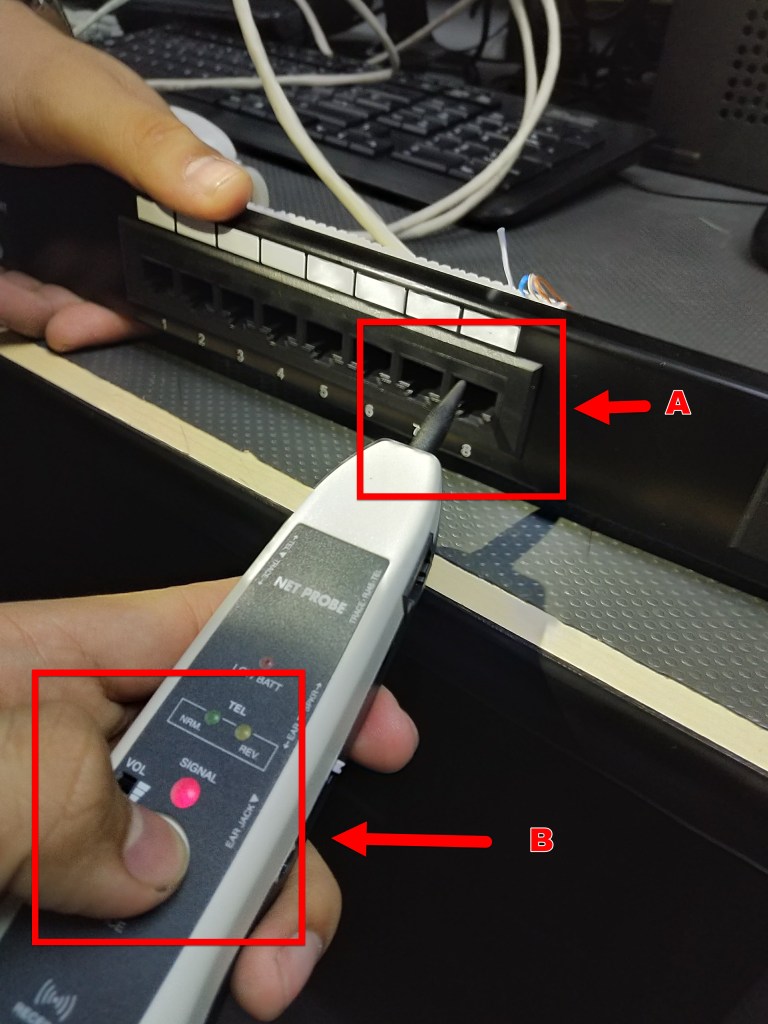

Paso #10:

• A. Punta de buscador en puerto de red correcto el cual si detecta conectividad del mismo cable de red (cable UTP)
• B. Si el buscador llega a encontrar un puerto de red en nuestro patchpanel que coincida con puerto de red de nuestra habitación u oficina empezará el led a parpadear y a sonar el bocina de nuestro buscador y ahí ya sabremos identificar el puerto de red.
